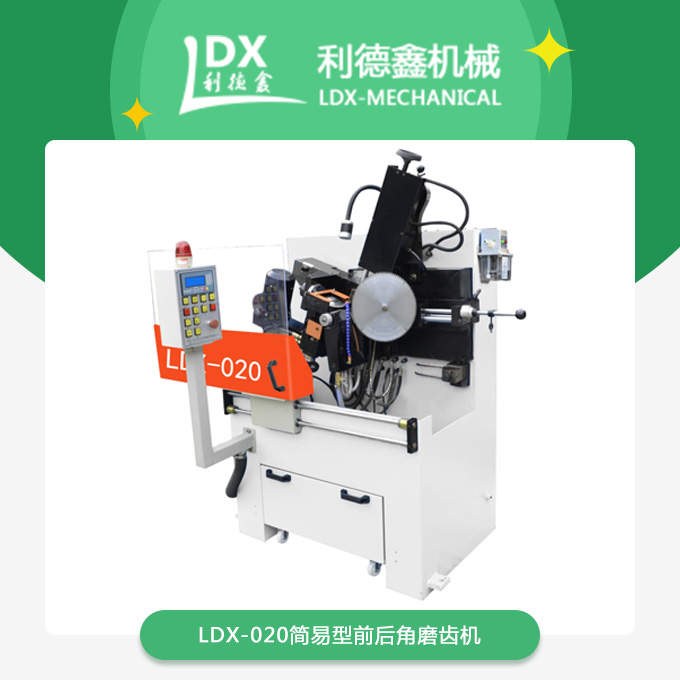

分析合金帶鋸條磨齒機在機械部分改造方案

（1）本著以人爲本，操作方便的宗旨。将磨齒機升降工作台降低到低，測量空間爲砂輪在大直徑時，加工磨削齒盤零件的範圍，零件需要裝卡在圓盤工作台上。以此選擇一款實現工作台自動分度轉位的液壓數控刀架。設計一個彎闆，足夠支撐刀架。将垂直彎闆安裝於機床工作升降平台平面上。刀架正面朝上放置，通過支撐座、齒盤齧合方式連接圓盤工作台。

（2）由於刀架直接安裝使用
，機床升降台與主軸砂輪之間空間高度受限，加工零件範圍将會縮小，爲保證機床正常加工範圍，經過仔細測量研究
，設計增加一套通過刀架墊轉接齒輪箱連接液壓馬達裝置，結構如圖2所示，将其液壓部分改到刀架側面，由轉接裝置通過齒輪軸1和齒輪軸2齧合，過度齒輪軸3與齒輪軸4齧合，空間由513mm降低到452mm，滿足瞭機床使用要求

（3）修整砂輪部分：原結構是通過楔鐵形式來保證精度，手動來回扳動拉杆實現到位修整砂輪動作。爲瞭實現數控操作功能，重新設計瞭一套傳動結構，内部改爲螺杆結構，螺杆通過對輪連接伺服電動機（規格爲400W台灣産電動機ECMC-CW-0406RS），伺服電動機帶動螺杆傳動，配套電動機驅動器
，通過驅動器設定技術參數，實現電器控制功能。

（4）工作台機械整體改造完成

合金帶鋸條磨齒機的工作原理是怎樣的？

    19世紀末,爲瞭磨削插齒刀,在美國創制瞭大平面砂輪磨齒機。20世紀初,随著汽車工業的發展,德國研制出錐面砂輪磨齒機,美國採用成形砂輪磨削汽車齒輪。1914年,爲瞭提高齒輪精度,瑞士制造出碟形砂輪磨齒機,採取瞭補償砂輪磨損等措施
。30年代後期,瑞士又研制出蝸杆砂輪磨齒機,提高瞭效率。那麽那他的工作原理是什麽才能做到這些呢？

    按成形法加工的成形砂輪磨齒機的砂輪由成形砂輪修整器在軸向剖面内修成齒形,砂輪架可作垂直方向進給。被磨齒輪由分度架和尾座支承,通過工作台作縱向往複運動以磨出齒面,每磨一齒後進行分度。在磨斜齒輪的機床上,砂輪可按工件螺旋角轉一角度,工件能在往複運動的同時得到附加轉動。如機床砂輪架能使砂輪進入内齒輪工件中,便可磨削内齒輪。成形砂輪磨齒機結構簡單,效率高,精度可達5級,适用於成批生産,對齒數少(例如少於10個)的齒輪尤爲合适。
