數控鋸片磨齒機砂輪修整技術有哪些

1、數控成形砂輪磨齒機砂輪修整方法

對成形砂輪的修整主要有金剛筆和金剛滾輪兩種形式，金剛筆修整結構簡單、成本低，理論上可以獲得更高的修整精度。由於金剛筆磨損嚴重、壽命短、磨損量難以估測，無法精確補償
，導緻砂輪廓形精度一緻性差，對於大型齒輪的磨削加工影響較大，逐漸被金剛滾輪修整所取代。金剛滾輪剛性高、修整量大、效率高，採用軌迹包絡方法，更加适合修整複雜的成形表面
。金剛石滾輪修整砂輪的方法分爲切入式滾輪修整和擺動式滾輪修整。

切入式滾輪修整

採用切入式滾輪修整時，金剛石滾輪在修整電機驅動下高速旋轉，沿砂輪徑向做切入運動，爲瞭修整成形表面，金剛滾輪和砂輪沿軸向相對運動。如圖2所示，修整成形砂輪時，修整滾輪和砂輪以一定的線速比繞自身回轉中心回轉。砂輪沿自身軸線（Y軸）方向往複運動，修整滾輪沿自身徑向（W軸）方向，以一定的比例關系跟随砂輪軸向運動。Y軸和W軸插補走圓弧或直線，金剛滾輪R圓弧圓心走砂輪廓形等距線。利用滾輪和砂輪的接觸點包絡出砂輪截形。

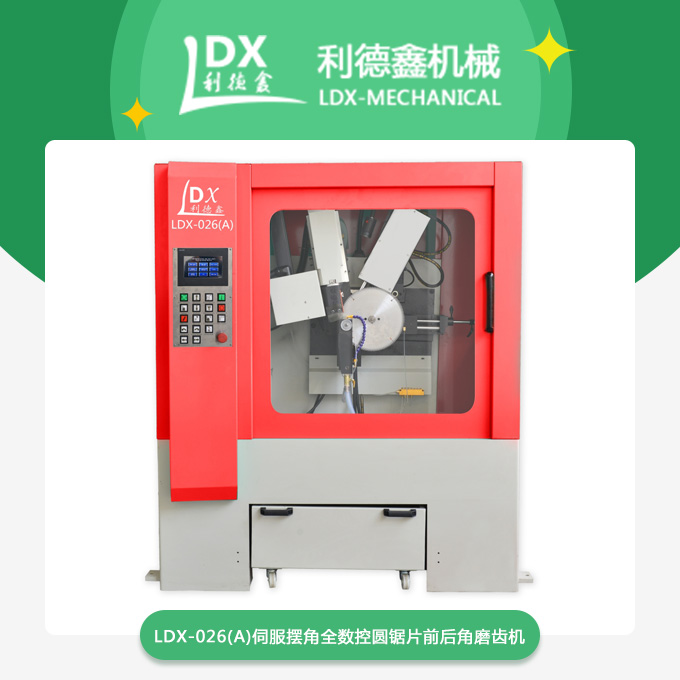

數控鋸片磨齒機砂輪修整技術有哪些

擺動式滾輪修整

擺動式金剛滾輪修整結構相對複雜，需要實現5個動作：砂輪旋轉、金剛滾輪旋轉、金剛滾輪擺動、滾輪和砂輪偏置、修整進給。採用該方法
，金剛滾輪截面始終處於砂輪廓形法向截面内，修整砂輪僅用金剛滾輪R圓弧上的一個點
，類似使用金剛筆尖修整砂輪。

标修整裝置

極坐标修整裝置結合瞭切入式修整和擺動式休整的特點，數控系統控制金剛滾輪在極坐标系中的平面運動包絡砂輪軸截形曲線，實現砂輪成形修整。修整砂輪時，修整滾輪和砂輪以一定的線速比繞自身回轉中心回轉。砂輪繞擺動中心擺動，修整滾輪沿自身徑向朝砂輪做直線運動。通過直線軸和回轉軸兩軸插補将砂輪截面修整成與待磨齒輪齒槽相适應的形狀。
