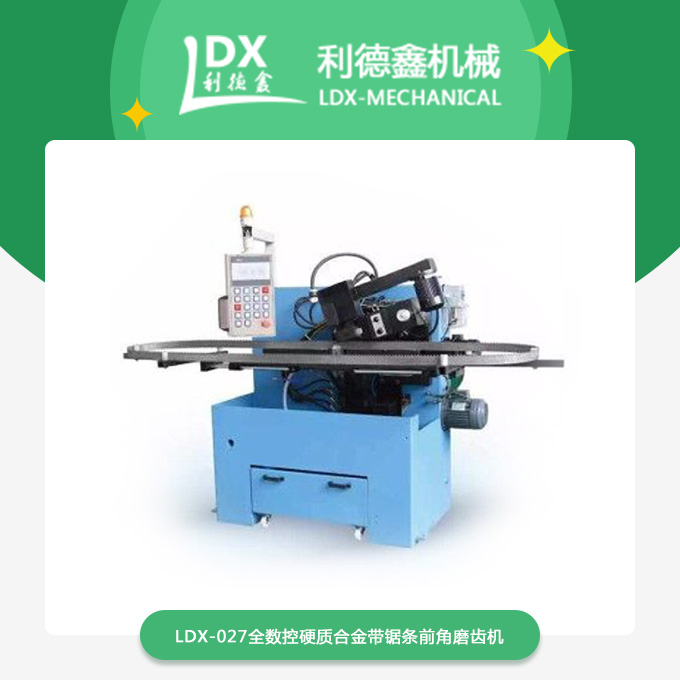

合金帶鋸條磨齒機在電氣部分改造方案

（1）制作電箱：使操作者通過操作電箱控制刀架轉台轉位，從而使齒盤轉過相應角度，並對齒盤進行加工。

（2）電箱功能：按下自複位式按鈕，轉台松開，轉過固定角度後鎖緊，即完成轉位。

（3）轉台控制過程簡介：轉台的控制機構主要包含松開、鎖緊電磁閥，鎖緊、松開到位檢測開關。在控制過程中PLC接收控制信号並輸出，控制轉台執行相應的動作。按下按鈕，PLC接收到轉位信号後，PLC輸出松開信号，松開電磁閥得電，轉台松開
。PLC收到松開反饋信号後，經延時輸出正轉信号，正轉電磁閥得電，轉台正轉。轉到一個工位角度後，到位檢測開關輸出，PLC收到到位信号後，經延時輸出鎖緊信号，鎖緊電磁閥得電，轉台鎖緊，轉位過程完成。

（4）砂輪修整器部分：使用伺服驅動器的位置模式實現砂輪修整器的動作，位置命令由内部寄存器提供，命令值通過伺服驅動器參數設定
，通過觸發信号觸發動作。PLC通過DI信号選擇寄存器編号和觸發相應動作，實現砂輪修整器的往複運動。

合金帶鋸條磨齒機的安全操作規程：

1. 開機前應檢查各部螺釘
，調節螺絲是否緊固和松緊适度，砂輪有無傷痕
、缺口、松動現象，加好各部份潤滑油脂。

2. 依鋸條的齒距、齒高、斜角（傾斜角）。調好蹬齒距離和扒齒行程，使蹬齒橫杆爪頂在齒喉面高度1/2處，並調好砂輪架的傾角和升降高度
。

3. 砂輪轉動、上升、下降必須平衡，無跳動，串軸現象，若遇震動，蹬齒不均，應排除後，方可工作，該機不得刃磨除鋸條以外的活件。

4. 必須選擇，使用符合要求的砂輪（合格證、粒度、線速度标準）。操作人員不得站立砂輪旋轉方向的前後，應站在側面。

5. 工作完畢，必須清除設備上的灰塵，特别是砂輪架滑道凸輪，減少設備磨損。
