硬質合金鋸片磨齒機機床有哪些部件組成齒輪的技術?

(1)傳遞運動準確性我們要求齒輪能較準確地傳遞運動並使傳動比恒定。即要求齒輪在一轉中的轉角誤差小超過一定範圍。

(2)傳遞運動平穩性

我們要求齒輪傳遞運動平穩，以減小沖擊、振動和噪聲。即要求限制齒輪轉動時瞬時速比的變化。

(3)載荷分布均勻性

我們要求齒輪上作時，齒而接觸要均勻，以使齒輪在傳遞動力時不緻因載荷分布不勻而使接觸應力過大，引起齒面過早磨損。接觸精度除瞭包括齒面接觸均勻性以外，還包括接觸而積和接觸位置。

(4)傳動側隙的合理性

我們要求齒輪上作時，非工作齒面間留有一定的間隙，以貯存潤滑油，補償因溫度、彈性變形所引起的尺寸變化和加上
、裝配時的一些誤差。

由於齒輪的制造精度和齒側間隙主要根據齒輪的用途和上作條件而定。在實際運用中：對於分度傳動用的齒輪，主要要求齒輪的運動精度較高；對於高速動力傳動用齒輪，爲瞭減少沖擊和噪聲，對上作平穩性精度有較高要求；對於重載低速傳動用的齒輪，則要求磨齒機的齒面有較高的接觸精度，以保證齒輪不緻過早磨損；對於換向傳動和讀數機構用的齒輪，則應嚴格控制齒側間隙，必要時，須消除間隙。

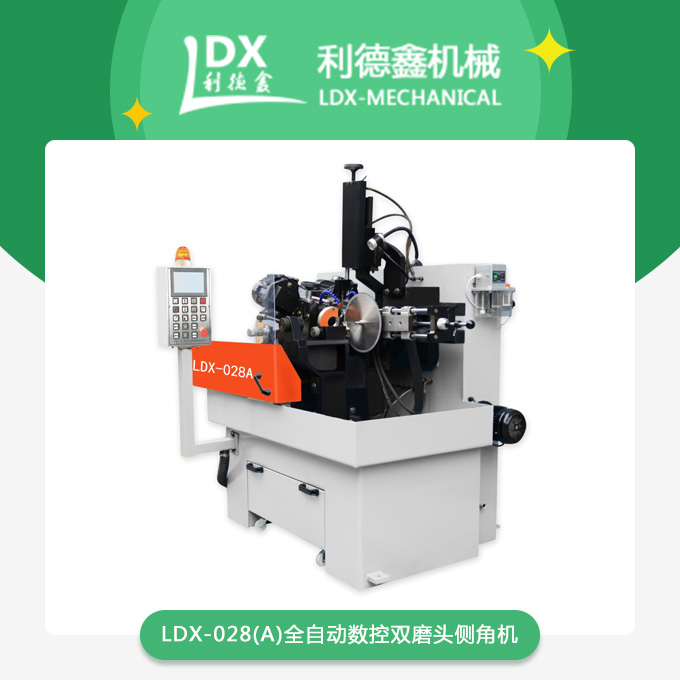

硬質合金鋸片磨齒機機床由以下幾部分組成：

(1)床身。機床的支承部件，機床的剛度和各部件之間的聯結精度，主要是由床身保證；

(2)z向數控滑台。安裝在立柱上，平行於齒輪軸線作往複運動；

(3)砂輪架。安裝在z向滑台上，砂輪架能帶動整個磨削頭和分度機構的動盤一起繞定盤回轉分度，以便磨削斜齒輪用。磨削頭由電動機驅動，通過皮帶使砂輪高速旋轉；

(4)砂輪修整裝置。砂輪修整裝置利用x滑台和y滑台聯動進行漸開線插補，将砂輪端面修整成與工件齒廓相同的漸開線形狀；

(5)C向數控回轉台。帶動齒輪轉過分度角，直到全部齒磨完；

(6)X向數控滑台。帶動工件台水平方向移動，在x方向上調整機床，可以控制齒厚和齒形角。當砂輪需要修整時，使修整裝置向砂輪靠近；

(7)l，向機械滑台。帶動立柱在l，方向上移動，用於調整機床參數，加工不同直徑的内、外齒輪。
