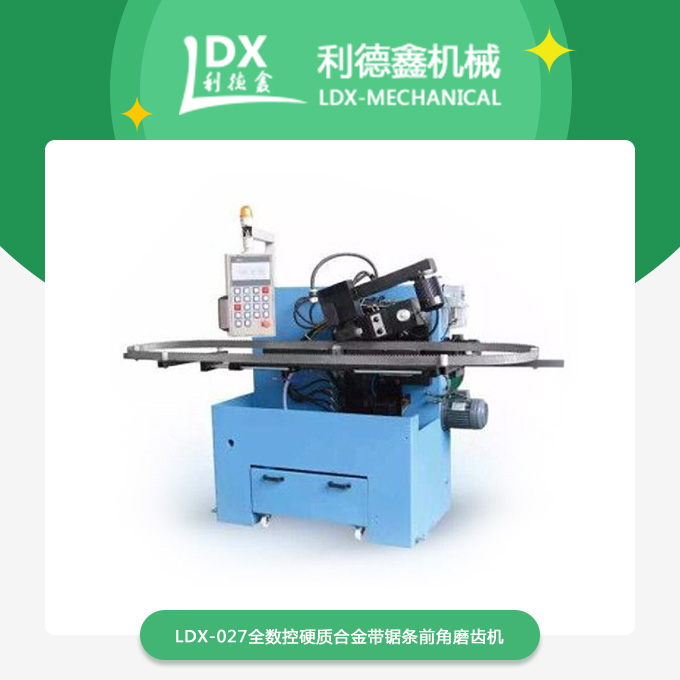

合金鋸條磨齒機之原理

磨齒機在機械加工廠中使用較爲廣泛，它主要是用來處理齒輪變形和精度的問題，很多人不知道磨齒機的工作原理是什麽，今天小編就來告訴大家磨齒機的工作原理。

磨齒機的工作原理分bai成形法和展成法(見齒輪加du工)兩類。 按展成法加工的zhi磨齒機根據砂輪形狀可分dao爲 4種。

①碟形砂輪磨齒機：兩個旋轉的碟形砂輪的窄邊相當於齒條的兩個齒面， 工件通過滾圓盤和鋼帶作展成運動
，工作台沿工件軸向作往複運動以磨出整個齒寬。每磨完一齒後由分度頭架通過分度盤分齒。這種機床還可利用附加裝置磨削斜齒。若用一個砂輪伸入内齒輪中，就可磨削内齒輪。

這種機床一般爲卧式布局，加工直徑大於1米時用立式布局，精度可達4級，适用於磨削高精度齒輪。

②錐面砂輪磨齒機：砂輪的軸向剖面修整成齒條的一個齒形，並沿齒向作直線往複運動。工件通過蝸輪、絲杠和交換齒輪完成展成和分度運動，但也有用滾圓盤和鋼帶作展成運動，利用蝸輪副或分度盤作分度運動的。砂輪架按工件螺旋角轉過一個角度時可磨削斜齒輪。這種機床調整方便，通用性好，适用於單件成批生産，應用較廣。

③蝸杆砂輪磨齒機：原理與滾齒機相似，砂輪爲大直徑單頭蝸杆(見蝸杆傳動)形狀，砂輪每轉一轉，工件轉過一齒，其傳動比準確，有的用機械傳動，有的用同步電動機分别驅動，有的用光栅和伺服電機傳動。磨削時工件沿軸向作進給運動(見機床)，以磨出整個齒面。砂輪用金剛石車刀車削或用滾壓輪滾成蝸杆形。機床爲立式布局，連續分度，磨削效率高，适用於成批生産中加工中等模數的齒輪，對齒數多的齒輪尤爲合适，精度可達4級。

④大平面砂輪磨齒機：砂輪的工作平面相當於齒條的一個齒面，用漸開線樣闆(也有用鋼帶和滾圓盤的)産生展成運動。砂輪和工件都不作工件軸向往複運動，磨出一側齒面後利用分度盤分齒，依次磨出所有齒面。然後工件調頭，再磨出另一側齒面。
